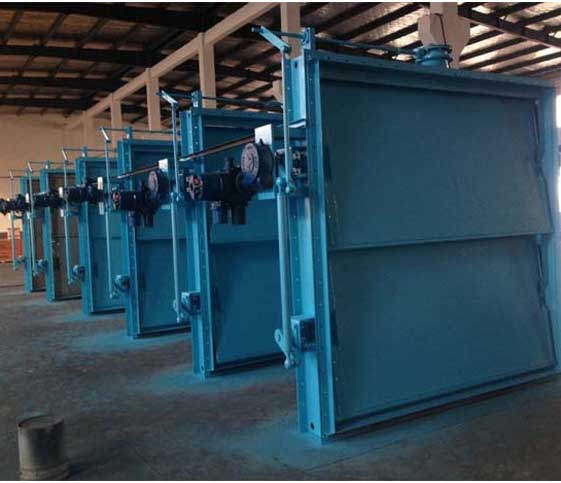

电动风门又叫电动插板门、电动调节风门。是我公司针对目前机械自动化要求越来越高而设计的通风机风门自动控制装置。该装置具有电动和就地两种操作方式，实现了对风门的远方控制，同时具有超行程保护，电动和手动切换等功能，较大的提高了该装置的安全可靠性。该装置安装、调试、操作、维修方便，是通风机用插板风门的理想替代产品。

安装

1.将通风机用电动风门装置上所标气流方向（箭头所指方向）的法兰和集流器大法兰用所配螺栓连接，拧 　　紧。（注：所有螺栓均需带上相同规格的平垫圈和弹簧垫圈，两法兰间用石棉绳密封）

2.将万能转换开关置于停止位。

3.用户按以上图纸完成电动风门装置的电气连接。

4.将万能转换开关置于开门位，观察风门是否运转正常，等风门旋转 90 度角后，观察电动执行机构能否自动切断电源，电机停止工作。

6.待上步完成后，将万能转换开关置于关门位，观察风门是否运转正常，等风门旋转 90 度角后，观察执行机构能否自动切断电源，电机停止工作。

7.待上步完成后，将转换开关置于停止位，切断电源，试机完毕。（如试机出现故障，请及时与我司联系）。

调整

通风机用电动风门手动和电动的切换调整

使用

用户在每次使用完电动风门后，必须将万能转换开关置于停止位，切断电源，避免因设备故障和其他原因烧毁电动执行机构。
