传动装置系列产品根据水电部《74DD烟风煤粉管道典型设计》和《烟风煤粉管道零部件典型设计手册D-LD2000》的标准图纸生产。

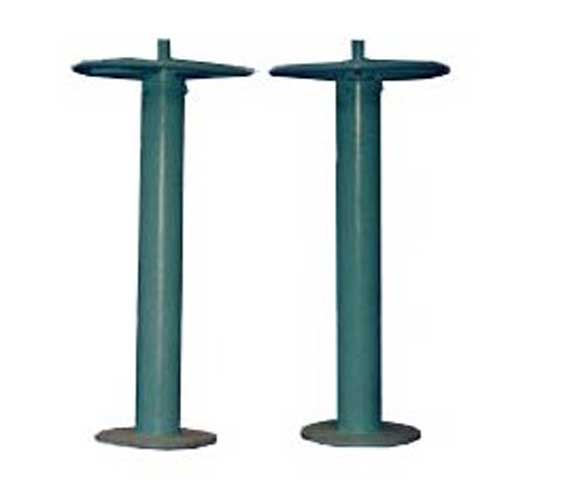

杠杆式远方传动装置                                              立柱远方传动装置                                         蜗轮箱远方传动装置


传动装置的型式生产有以下三类:


1.蜗轮箱传动装置。 2.杠杆传动装置 3.立柱传动装置。


传动装置的传动力矩分为8公斤/米和30公斤/两种。


8公斤/米传动装置适用于:


1.园风门Dg100-600。


2.双轴方风门300*400-500*1000。


3.双轴方风门600*700-800*800


30公斤/米传动装置适用于:


1.园风门Dg700-1400。


2.双轴方风门800*1200-1000*1000。


3.三轴、四轴、五轴方风门。


传动装置手轮或手柄的转向与风门的开闭关系是:顺时针方向转动手轮或手柄,则风门开启,只有当布置与操作层标高以上的风门,需选用立柱上方传动装置时,才是例外的,这种传动型式应尽量少用。


1.蜗轮箱上、下方传动装置。传动组合型式适用于风门轴为垂直布置的场合。在两个万向接头(一个带伸缩节的)间的距离应小于5米连接管的倾斜角不应大于30度。


2.蜗轮箱远方传动装置。传动组合型式适用于风门轴水平布置的场合。在两个接头构件间的距离应小于4米。在蜗轮箱与风门间,当连接杆所经过路线上有障碍物时,可采用带支座接头构件。


3.杠杆式远方传动装置。这种传动方式适用于风门轴为水平布置的场合。风门轴和手柄轴间的距离应小于4米。当连接杆所经过的路线上有障碍物时,可采用带支座接头构件。


4.立柱远方传动装置。有上、下两种传动方式适用于风门轴为垂直布置的场合。在两个万向接头(一个带伸缩节的)间的距离应小于5米。连接杆的倾斜角不应大于30读我,立柱上方传动装置应尽量少用。


5.就地传动装置。有就地传动蜗轮箱(DD7101、DD7102)和杠杆式就地传动装置(DD7201、DD7202)两种型式,可以直接安装在风门的主轴上
