一、概述

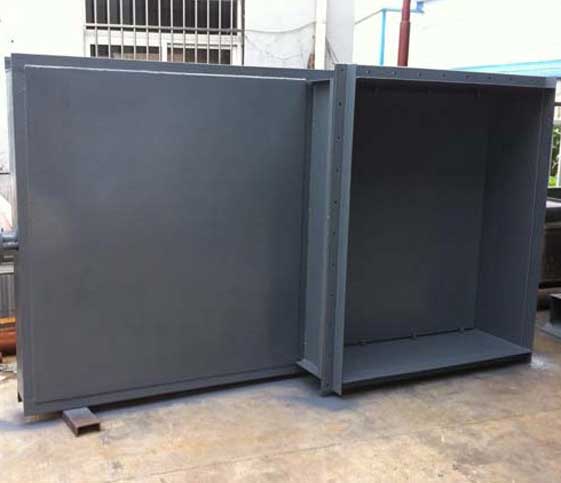

我公司生产的YZ系列锅炉烟道闸门，分手动烟道闸门、电动烟道闸门两种，是理想的烟道开关装置，一般与锅炉引风机配套使用。装于锅炉引风机出口烟道上，作为支烟道与总烟道之间的烟气切断装置，以防止烟气短路或倒灌。（如图一所示）

烟道闸门具有体积小，工作可靠，安装方便，维修简单，投资少等优点，是国家劳动人事部在“蒸汽锅炉安全监察规定”及“热水锅炉安全监察规定”中明确规定的，在锅炉房烟风系统中，必须要配装的安全措施之一。

格表中暂列35吨以下锅炉烟道闸门，35吨以上的锅炉可根据用户提供的烟道口径，同样能生产手动和电动烟道闸门，满足用户的需要。

本系列烟道闸门，适用1吨/时、2吨/时、4吨/时、6吨6.5吨/时、10吨/时、20吨/时、35吨/时锅炉房烟道上配用，对于其它容量的锅炉及引风机型号与本系列不符，也可根据用户的要求或提供的引风机型号进行加工制造。烟道闸门与所配风机型号及外形尺寸见技术参数表。

二、产品结构

动烟道闸门由外壳、闸板、配重块等零件组成。

动烟道闸门由风口组件外壳、支架、闸板、电动葫芦及检修平台等部件组成。

装及注意事项

1.将闸门与烟风口连接牢固，加上配重块，闸门开启，减少配重块，闸门关闭。

2.对配有保险栓的闸门，闸门开启后必须插上保险栓。

3.定期检查钢绳与扎头是否牢固，如出现钢绳磨损等异常情况应及时更换。
